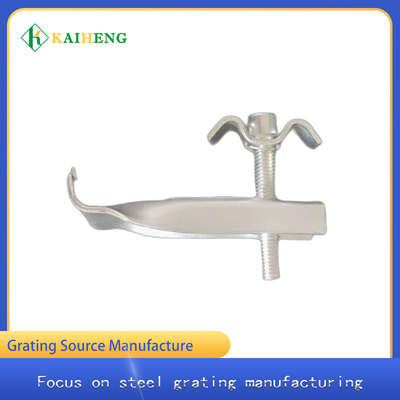

Zaciski do krat ze stali ocynkowanej siodełka Typ A B C

Stalowy zacisk kratowy AB typu C stal ocynkowana ogniowo zacisk montażowy zacisk morski zacisk zatrzaskowy typu M

Tabela parametrów zacisku instalacyjnego

wprowadzenie zacisku instalacyjnego

Zacisk płyty siatkowej jest wykonany z płyty ze stali węglowej lub stali nierdzewnej po zgięciu i wykrawaniu.Ten klips jest solidny i trwały, łatwy w montażu.Ocynkowany klips montażowy jest piękny, mocny i odporny na korozję, dzięki czemu można dobrze zamocować płytę siatkową.

Sposób montażu kraty stalowej

Zaletą wzoru użytkowego jest brak uszkadzania warstwy ocynkowanej ogniowo oraz wygodny demontaż.Najbezpieczniej jest bezpośrednio przyspawać łeb śruby na belce bez dolnego docisku, tak aby krata stalowa nie zsunęła się z belki w wyniku poluzowania zacisku montażowego.
Zacisk montażowy ma zastosowanie do różnych serii krat stalowych.Składa się z górnego zacisku, dolnego zacisku i śrub z łbem sześciokątnym M8 lub M10.Sposób mocowania za pomocą klamer montażowych: na każdą płytę należy zastosować co najmniej cztery komplety klamer montażowych, a na dostępnych wspornikach należy zamontować więcej płyt o dużej rozpiętości.

Klasyfikacja modelu stalowego zacisku mocującego kratę

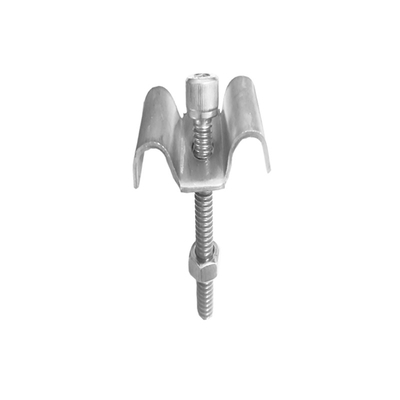

Typ C: składa się z górnej płyty dociskowej z podwójnymi hakami i śruby z łbem sześciokątnym M8, którą można przyspawać do elementu nośnego.
Typ B: składa się z górnej płyty dociskowej z podwójnymi hakami (jeden hak może obejmować dwie sąsiednie kraty stalowe), dolnej płyty dociskowej z zębami i wewnętrznej śruby kątowej > M8.

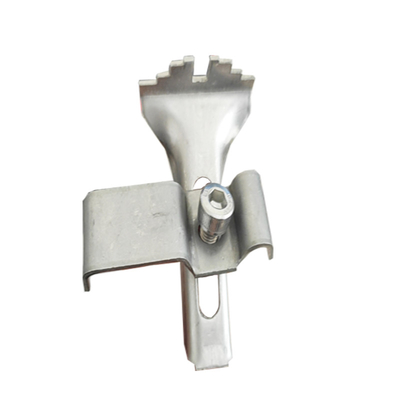

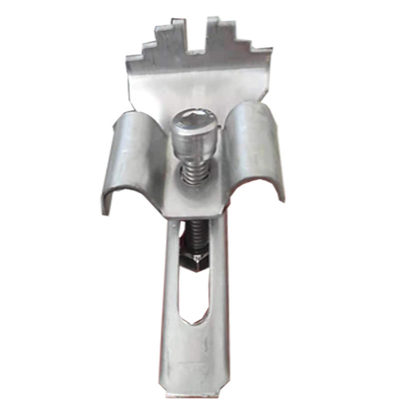

Typ A: składa się z górnej płyty dociskowej z podwójnymi haczykami, dolnej płyty dociskowej z zębami i śruby imbusowej M8.

użycie zacisku instalacyjnego

1. Spawać bezpośrednio stalową kratę lub płytę stopniową na stalowej konstrukcji nośnej i dwukrotnie szczotkować część spawalniczą srebrną farbą proszkową o wysokiej zawartości cynku.

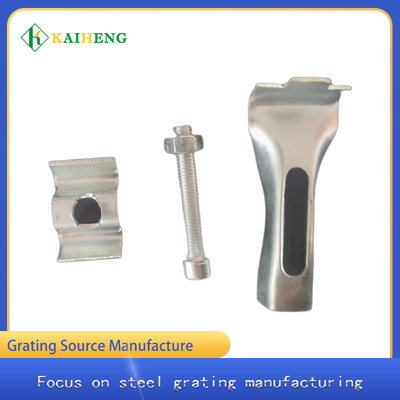

2. Montuje się go za pomocą specjalnego zacisku montażowego do kraty stalowej delty rzeki Jangcy, który nie uszkadza warstwy ocynkowanej i jest wygodny w demontażu i montażu.Każdy zestaw zacisków montażowych zawiera zacisk górny, zacisk dolny, śrubę z łbem okrągłym M8 i nakrętkę.

3. Zacisk montażowy ze stali nierdzewnej lub połączenie śrubowe i inne metody mocowania mogą być dostarczone zgodnie z wymaganiami.

4. Prześwit montażowy kraty stalowej wynosi zwykle 10 mm.

5. Podczas instalacji każdy musi zwracać uwagę na solidną i niezawodną instalację i powinien być często sprawdzany, aby zapobiec poluzowaniu się i odpadnięciu zacisku instalacyjnego.Stalową kratę w pobliżu źródła drgań należy przyspawać lub dodać gumową podkładkę.
